快適トイレとは

国土交通省では2016年10月より、建設現場で男女が働きやすい環境づくりに向け「国土交通省が発注する建設現場では「快適トイレ」の導入を基本とする」と発表しました。

本ページでは、なぜ国土交通省が快適トイレ導入の取り組みを始めたのか、また、そもそも快適トイレとはどんなものかについてご説明いたします。

若手・女性の人材確保

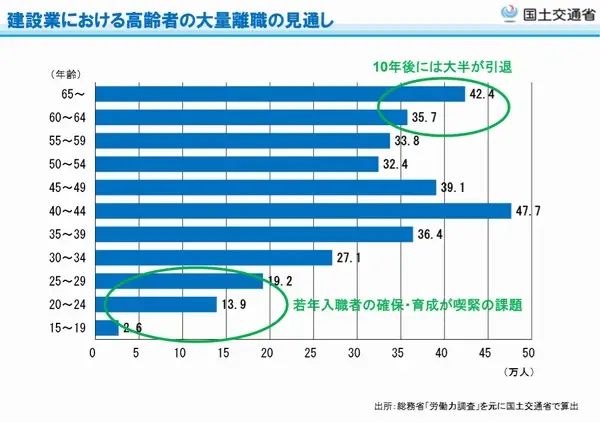

建設業界の深刻な問題である、人材不足と高齢化、さらには建設業に就職する若者の減少。10年後に活躍が不可欠な若手技術者が著しく不足すると予想されています。ここで重要なのが若手人材の確保と育成。若者離れの要因の一つに職場環境の悪さが挙げられ、今後は特にトイレ環境の改善が、必須条件となるでしょう。

最近ではバイオミカレットを購入されるきっかけの多くに、「トイレが汚いと、若者や女性が来てくれない」ということで、環境改善に取り組まれる企業が増えています。

女性が活躍できる建設業に

建設業で年々増えている女性の活躍に向け、国を挙げて「もっと女性が活躍できる建設業行動計画」を受け、「5年以内に女性倍増」を目指して官民で様々な取り組みが行われています。

計画では「トイレや更衣室の設置など、女性も働きやすい現場をハード面で整備」がポイントの一つとして挙げられています。

仮設トイレが劣悪な環境であったり、女性スタッフの数が少ないとトイレが男女共用になったりと、もっと女性が働きやすい環境つくりを整える必要があります。

建設業に従事する女性がもっと活躍できるために「けんせつ小町」や、関東のハウスメーカー中心に「じゅうたく小町」が発足するなど、年々増加する女性をサポートする動きが高まっています。

現場によっては更衣室がないことも問題視されていますが、貴重な戦力である女性スタッフが働きやすい環境を整えることはスタンダード化していくことでしょう。

人材不足が深刻な中、年々増加しているのが女性の現場進出。長年、男性社会であった建設業界では女性スタッフがいてもトイレの男女共用が問題視され始めています。

実際、バイオミカレットを女性スタッフのために導入される建設会社が増えています。

「くみ取りでは女性事務員がかわいそう」「トイレが汚いと女性スタッフを雇えない」など、建設会社の社長や現場の所長での決断での導入でした。

トイレの問題は、なかなか女性から言い出しにくいので、上の立場の方による女性への配慮と理解がとても大切だと感じています。

バイオトイレナビ

女性事務員のためにバイオトイレを導入 | バイオトイレナビ事務所用トイレとして男子用・女子用の仮設型バイオ分解式トイレ「バイオミカレット」２基を設置いただきました有限会社昇栄興業の代表取締役　伊藤社長へインタビューをご…

国土交通省が定める「快適トイレ」とは？

国土交通省では、建設現場を男女ともに働きやすい環境とする取り組を進めており、男女ともに快適に使用できる仮設トイレを「快適トイレ」と名付け、その「快適トイレ」に求める標準仕様について、平成28年8月4日に公表しました。

平成28年10月1日以降に入札手続きを開始した工事から「快適トイレ」の導入を原則化しています。国土交通省が発注する建設現場において快適トイレの導入すると補助金を給付するという方針が掲げられています。

快適トイレには補助金が出るの？
国土交通省をはじめとする公共工事では、「快適トイレ」のレンタルとして適用されています。販売に関しては、地域や設置目的、メーカーにより様々ですので、まずは自治体へ問い合わせしてみましょう！

【参照】国土交通省　建設現場「快適トイレ」の取り組み

「快適トイレ」の仕様条件は？

「快適トイレ」は、男女ともに快適に使用できる仮設トイレの総称とし、以下の仕様を満たすトイレとします。

快適トイレに求める標準仕様（必須）

洋式（洋風）便器
水洗及び簡易水洗機能（し尿処理装置付き含む）
臭い逆流防止機能
容易に開かない施錠機能
照明設備
衣類掛け等のフック、又は、荷物の置ける棚等（耐荷重を5kg 以上とする）

快適トイレとして活用するために備える付属品（必須）

現場に男女がいる場合に男女別の明確な表示
周囲からトイレの入口が直接見えない工夫
サニタリーボックス（女性用トイレに必ず設置）
鏡と手洗器
便座除菌クリーナー等の衛生用品

推奨する仕様、付属品（装備していればより快適に使用できるもの）

室内寸法 900×900mm以上（面積ではない）
擬音装置（機能を含む）
着替え台
臭気対策機能の多重化
室内温度の調整が可能な設備
小物置き場（トイレットペーパー予備置き場等）

「快適トイレに求める機能」「快適トイレとして活用するために備える付属品」については、現場に導入するにあたり、必ず備えるものとし、「推奨する仕様、付属品」については、装備していればより快適となるものと定義。

快適トイレに関する費用は、57,000円／基・月を上限に費用計上できます。

快適トイレ認定

NPO法人日本トイレ研究所は、国土交通省が定める快適トイレの標準仕様に則った仮設トイレに「快適トイレ」認定を制度化し、「快適トイレ認定マーク」を付与しています。トイレの機能、付属品、仕様によって★（星1つ）と★★（星2つ）が区分されています。

国土交通省の「快適トイレ」の仕様のうち、下記の条件を含むトイレ

洋式（洋風）便器
水洗及び簡易水洗機能（し尿処理装置付き含む）
臭い逆流防止機能
容易に開かない施錠機能
照明設備
衣類掛け等のフック、又は、荷物の置ける棚等（耐荷重を5kg 以上とする）
現場に男女がいる場合に男女別の明確な表示

便座除菌クリーナー等の衛生用品

⑧周囲からトイレの入口が直接見えない工夫、⑩鏡と手洗器は、工事現場での対応で達成が可能なため、⑨のサニタリーボックス（女性用トイレに必ず設置）は女性用の時のみ必要でかつ、仮設トイレ設置後のオプションとしても搭載可能な設備になるため、トイレの機能には含まれていません。

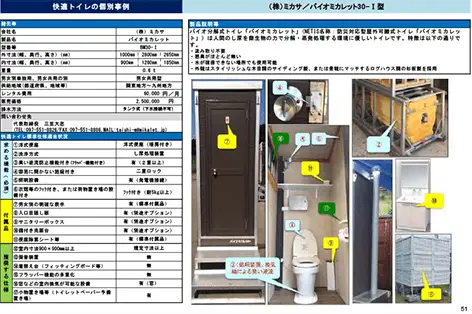

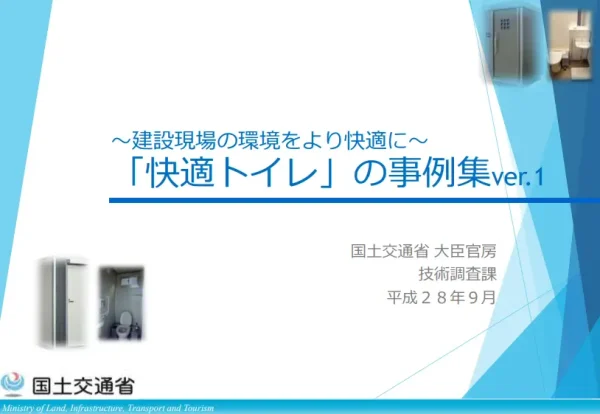

国土交通省「快適トイレの事例集」にバイオミカレットが掲載

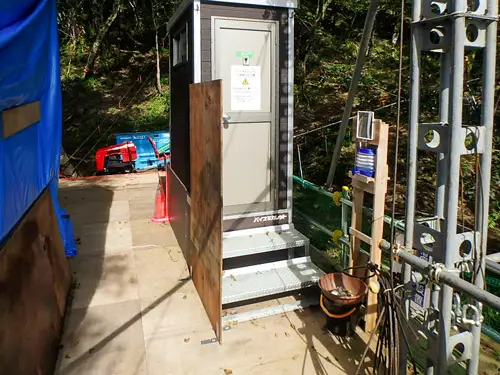

バイオミカレットはNPO法人日本トイレ研究所より★★（星2つ）の快適トイレ認定を受けています。

【参照】国土交通省「快適トイレの事例集ver.」

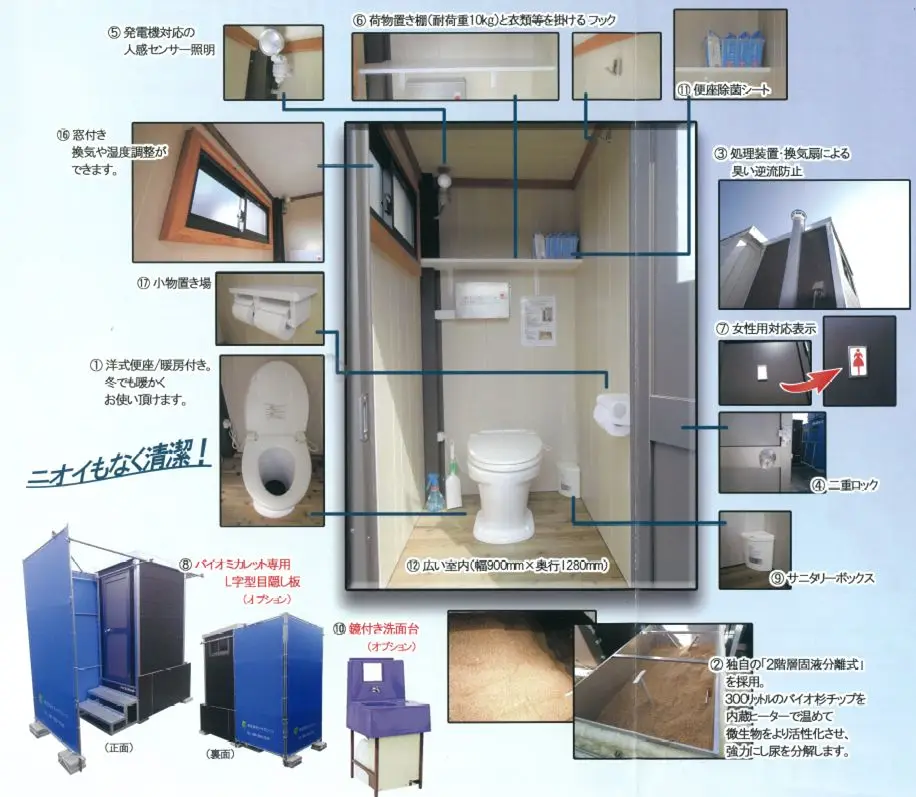

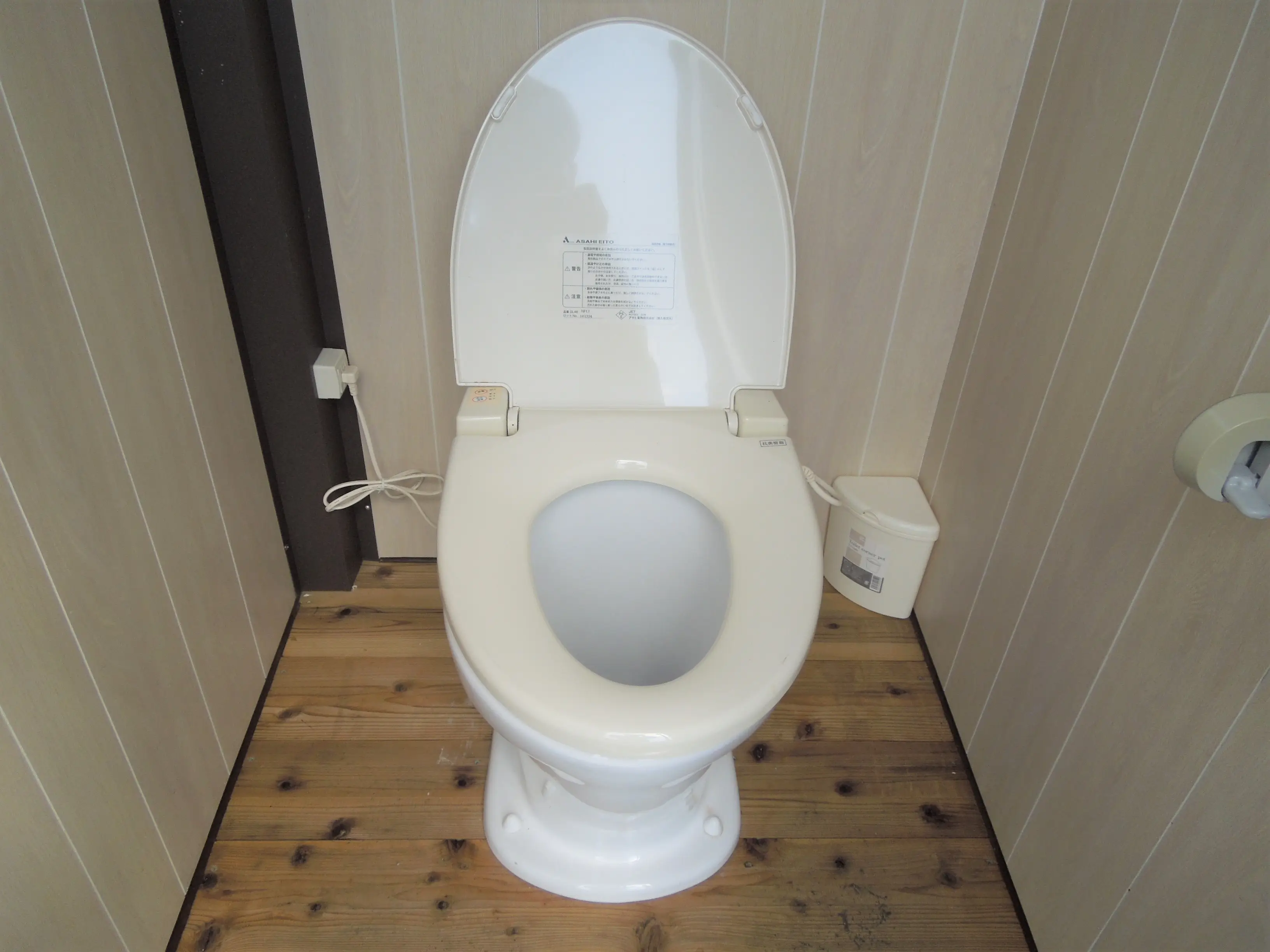

①洋式（洋風）便器		暖房便座完備
②水洗及び簡易水洗機能（し尿処理装置付き含む）		独自の2階層で「固液分離式」を採用。大容量のバイオ杉チップを内蔵ヒーターで温めてます。

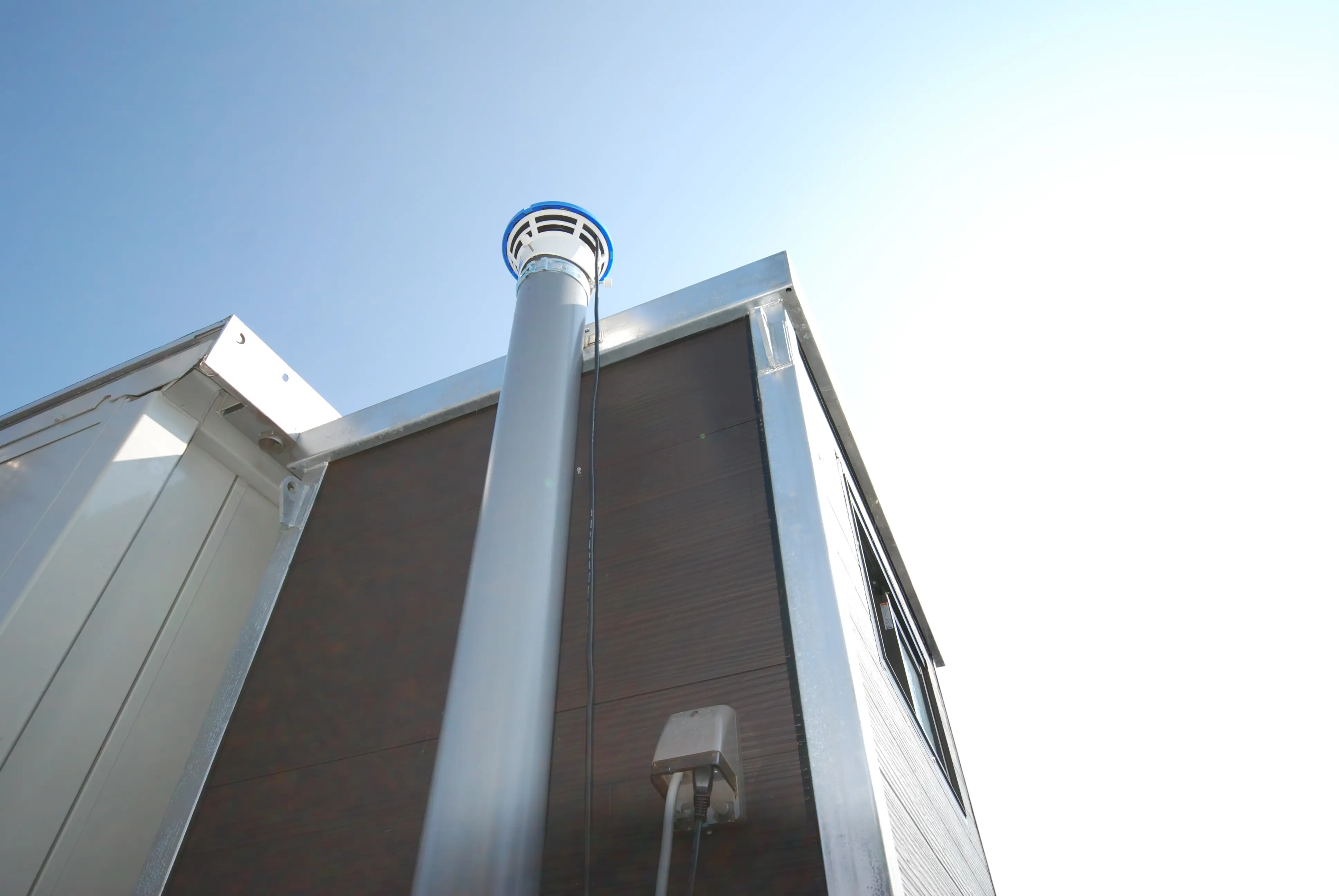

③臭い逆流防止機能		換気ファンによる臭い逆流防止
④容易に開かない施錠機能		頑丈なアルミ製のドア。外からは鍵で施錠可能。
⑤照明設備		発電機対応の人感センサー照明
⑥衣類掛け等のフック、又は、荷物の置ける棚等（耐荷重を5kg 以上）		衣類掛けフックと荷物置き棚

⑦現場に男女がいる場合に男女別の明確な表示		女性が現場にいる場合、表示は必須です。

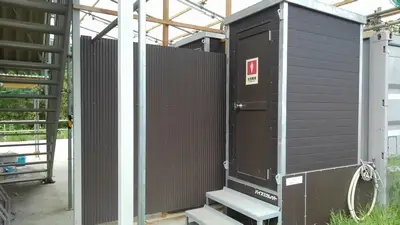

⑧周囲からトイレの入口が直接見えない工夫 ※弊社での取り扱いはございません。		男女別トイレ間も含め入口が直接見えないよう配置
⑨サニタリーボックス（女性用トイレに必ず設置）		女性専用トイレに限り設置
⑩鏡と手洗器（オプション）		フットポンプ式で給水タンクから水を汲み上げます。工事不要。
⑪便座除菌クリーナー等の衛生用品		便座除菌シート

⑫室内寸法 900×900mm 以上		広いトイレ室内
⑯室内温度の調整が可能な設備		室内窓で自然光も入り温度調整が可能。
⑰小物置き場（トイレットペーパー予備置き場等）		他、荷物置き棚に予備のトイレットペーパーを置くことができます。
